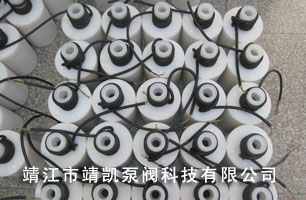

WFB电动空气控制阀
是一种专门来阻断
WFB型无密封自控自吸泵
虹吸现象的排气装置。启泵:电机通电运行,控制模块得电,磁铁吸合推动阀杆使密闭室闭合,水泵进液管形成真空水泵吸水。 停泵:电机停止运行,控制模块失电,磁铁及推动阀杆受弹簧反作用密闭室打开,空气从密闭室进入吸液管使泵室与进液管液体分离阻断虹吸现象,确保泵室 有足够液体以备水吸再次自吸。 电动空气控制阀型号DKF- 25 32 48。配用水泵16WFB-65WFB 80WFB-125WFB 150WFB-350WFB。电动空气控制阀(简称电控阀)是专用为WFB系列无密封自控自吸泵或其它型号无密封自吸泵设计专用的,是自吸泵的重要组成部分之一。 一、电控阀的作用: 电控阀作为自吸泵的组成部分之一装在吸液口的进气管上,启泵时电控阀密闭泵体吸液管上的进气口,使自吸泵泵腔内形成真空,完成自吸全过程。停泵时电控阀开启,空气从密闭口进入水泵液管内迅速隔离吸液管内共流的介质,确保泵腔的介质不随吸液管腔内的介质回落到吸液池中,以达到消除虹吸的目的,确保自吸泵二次自吸时正常自吸及运行。 二、电控阀的工作原理 电控阀接线与水泵电机电源并联(三相三线380V电源任意两线,电压为380V),自吸泵电机启动时,电控阀同时同步通电启动,电磁铁芯吸合衔铁时带动弹性架下移,驱动阀芯活塞杆向活塞缸体底部密封垫压紧,实现密封,关闭吸液管上进气口通气孔,使自吸泵开始自吸并进入正常运行状态。当停电使电机断电,电控阀电磁线圈同时断电,电磁铁芯的磁力消失,弹性架受压缩弹簧反作用上移复位,带动阀芯杆活塞离开活塞缸底,开启通气孔。使空气进入吸液管腔,使泵腔内的介质与吸液管内的介质隔离,消除虹吸,确保自吸泵泵腔介质贮量,以供下次启泵时自吸及正常运行。
