WFB型无密封自控自吸泵使用须知


使用须知:
(一)水泵部分
  1、安装完毕,从“引流口”灌满排注的介质,作“首次引流”,以后使用不必引流。请拧紧“引流口”拼帽,防止漏气而影响自吸。
  2、适应颗粒指示(单位mm)
吸液口直径
50以下
50-100
50-200
200-300
300-400
400以上
颗粒直径
≤3
≤4
≤4.5
≤5
≤6
≤7
  3、必须安装随机配备的吸液口底部缓冲板结构虑网,防止超标颗粒吸入而损坏水泵和影响自吸功能。
  4、输送浓硫酸时禁止用水作引流,防止造成人身和设备事故。
  5、启动前必须检查水泵主轴是否灵活,用点动方式检查运转方向是否与转向标记一致。
  6、不可将吸、出液管道的重量支撑在水泵出液口法兰上,而应固定在承撑架上(支架用户自备)。管道连接各部必须紧密,不漏气,否则影响自吸功能和流量扬程。
  7、排注有结晶或沉淀物质的液体时,如一段时间内停泵不用,应从“放空口”排尽泵腔内引流液,防止结晶或沉淀物滞留泵腔内,二次启动时造成损坏。再次使用时按(1)条重作引流。
  8、排注无结晶、沉淀物介质,如长时间停泵再用,启动前,请从“引流口”检查引流液是否充足,如不足,请补足后才能自吸。
  9、输液时,流量、扬程(压力)、吸程三项指标,必须严格控制在选定型号所规定范围内。否则,将导致电机超电流波动而影响正常运行。
  10、如在低于地面的容池和容器中使用,请参考“安装、操作示意图”【一】
  11、如将水泵置于液面以下的环境中使用,请参考“安装、操作示意图”【二】
  12、如给高位槽或水塔供液时,请参考“安装、操作示意图”【三】

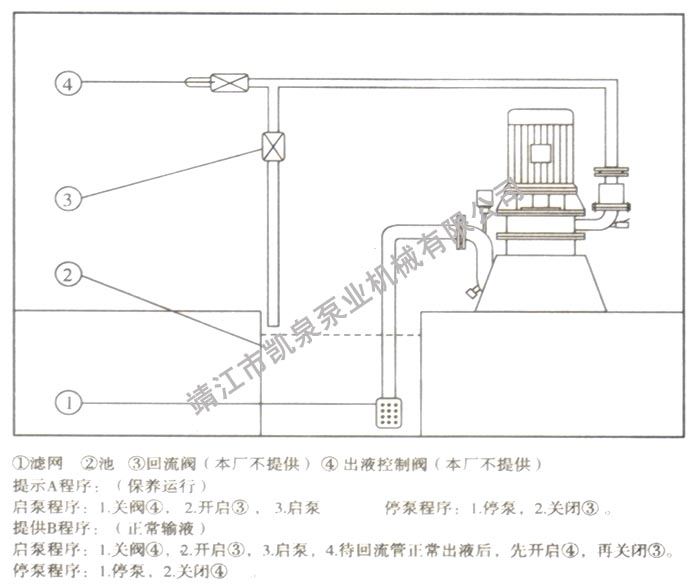

  13、排注产生气泡、比重大、扬程高和出液管路系统水柱静止压力大的介质时,为了加快排气速度、缩短自吸时间,请参考“安装、操作示意图”【四】之提示B程序。

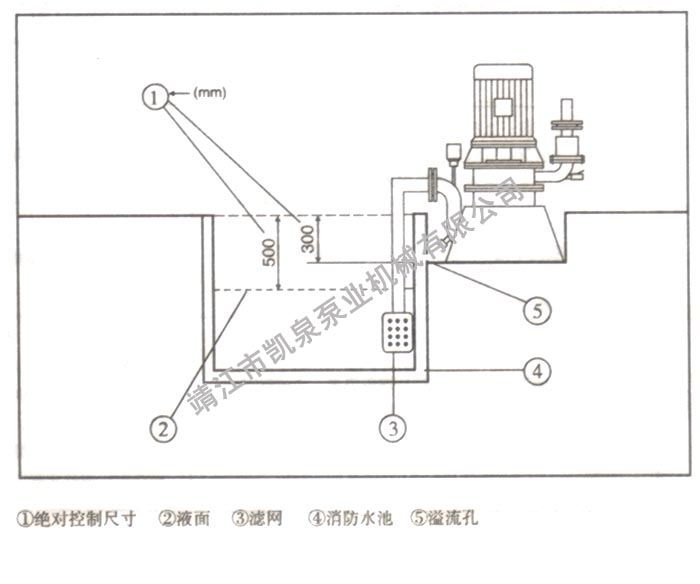

  14、如在利用池水的消防系统中使用时,为了最大限度的缩短出水时间,请参考“安装、操作示意图”【五】

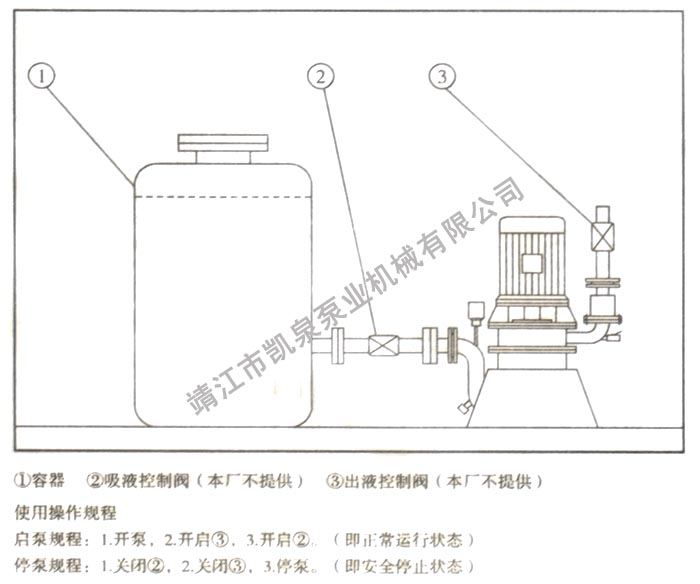

  15、替代管道泵和封闭式循环系统中使用时,请参考“安装、操作示意图”【二】
  16、“引流口”、“溢流口”、“放空口”、“自吸排气装置”“户外罩”均与安装尺寸和系统连接无关。“自吸排气装置”只在垂直扬程高且出液管路系统水柱静止压力大的情况下启用,一般工况环境下不需要启用。
  17、本泵是真空泵原理自吸。如设计使用在“对出液速度有绝对要求的环境中”,安装时不可扩大水泵的吸液管直径,否则将影响吸液速度。
(二)电动空气控制阀部分
  1、非专业电气工作人员,请勿打开护罩,以防触电事故。
  2、更新或维修后安装时,电缆务必与水泵电机接线柱连接可靠。
  3、泵体的封漆部分,请勿随意拆动。维修人员在拆开之前,请注意定位标记,以便正确复位。
  4、和水泵连接的胶管两端,必须扎紧不漏气,否则影响自吸。
  5、每半年在导轴和导套内加一次缝纫机润滑油,请参考“安装、操作示意图”【六】
  6、“水泵部分”的(11)和(15)两张环境,不宜选用本阀。
(三)自动控制装置部分
凡配套本机自控装置的用户,届时另行提供线路图。并请注意以下事项:
  1、非专业电气工作人员,请勿打开屏门,以防触电事故。
  2、本装置为三相供电,电压380V,频率50MHZ。必须在进线回路中加装断路保护等。
  3、电源接通后,请将按钮拨向“开位”,“电源指示”灯亮,本装置即处于待命状态。
  4、确定远行方式请用“自动、停、手动”按钮选择。“手动启动”和“手动停止”钮只适用手动运行方式。自动方式将根据“上、下限液位传感器”定位自动运行。
  5、本装置分“挂壁”和“落地”两张安装方式,请见“安装、操作示意图”【七】。功率在30KW以下的,采用“挂壁式”直接启动;采用“挂壁式”直接启动;37-75KW功率的,采用“落地屏式”星三角减压启动;90KW以上功率的,采用“落地屏式”自藕减压启动。启动方式也可按用户需要确定。
  6、务必保护好传感器导线,防止人为损坏功能。
  7、调整水泵电机转向不应该改变装置内部的接线顺序,而应在电机接线盒内调换线头。
  8、设定传感器上、下限液位时,请参考“安装、操作示意图”【一】【三】
  9、在“防爆型”、推车型、及“水泵部分”和(7)(11)(13)(14)(15)条目等七种情况下,不宜配用本装置。
