IH型化工离心泵

一、概述
　　IH型化工泵是单级单吸悬臂式离心泵，是一种用以取代F型耐腐蚀泵更新换代的节能产品，适用于化工、石油、冶金、电站、食品、制药、合成纤维等部门输送温度在-20℃～105℃的腐蚀性介质或物理、化学性能类似于水的介质。
二、性能范围
　　IH型化工泵的性能范围（按设计点）
　　流量Q：6.3～400 m3/h
　　扬程H：5～125m
　　泵的最高工作设计压力为1.6MPa

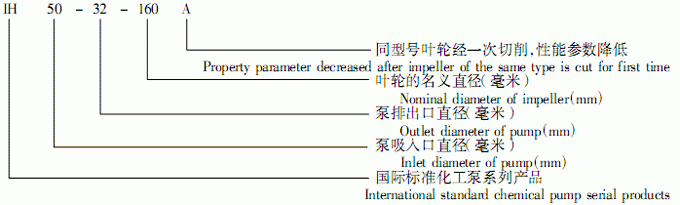

三、型号意义
　　例如：IH50-32-160
　　IH-国际标准单级单吸化工离心泵 50-吸入口直径（mm）32-排出口直径（mm） 160-叶轮名义直径（mm）

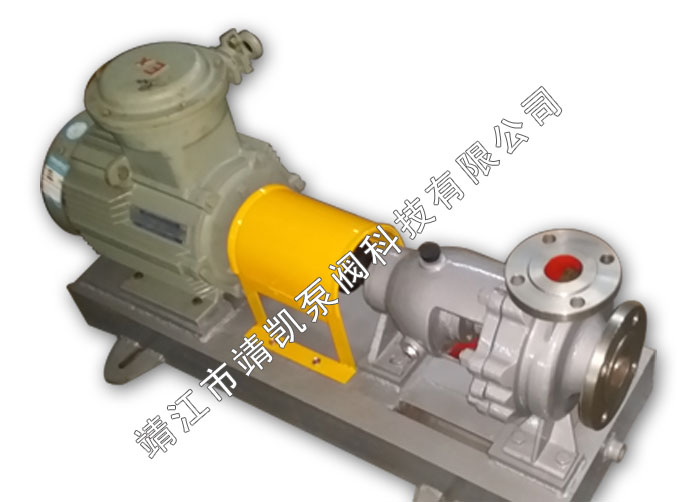

IH泵图片

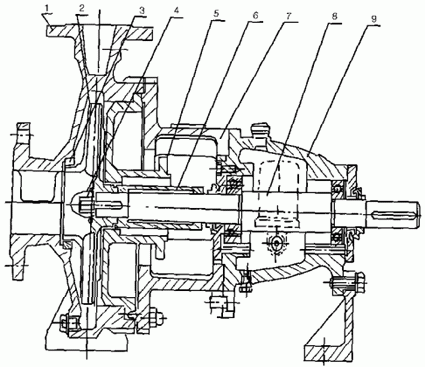

四、产品结构图
　　1、泵体2、叶轮3、密封环4、叶轮螺母5、泵盖6、密封部件7、中间支架8、轴9、悬架部件

　　泵主要由泵体、泵盖、叶轮、轴、密封环、中间支架、密封和悬架部件等组成。
　　泵体和泵盖构成泵的工作室，泵体的人口为水平方向，出口垂直向上。泵盖通过止口夹紧在泵体与中间支架之间，悬架部件通过止口固定在中间支架上。叶轮、轴和轴承为泵的转子，悬架和轴承部件支承着转子。泵为后开门的结构形式，并采用加长联轴器，其优点是便于检修，不用拆卸泵体、管路和电机，只拆下加长联轴器中间联接件，即可退出转子部件进行检修。
　　轴承两个单列向心球轴承装在悬架内，支承泵轴，承受泵的径向力和轴向力。
　　轴封有填料密封或机械密封。
　　填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封、冷却或清洗用。
　　机械密封：根据需要选用单端面或双端面机械密封，密封腔内通入有一定压力的水，冲洗磨擦端面，同时起冷却作用。
　　传动泵通过加长联轴器由电动机直接驱动。从电动机端看泵，泵为顺时针方向旋转。
　　用户可根据使用条件选择泵主要零件的材料。

四、性能参数性能参数表>>>>>>
